Zu den Olympischen Spielen in München 1972 fertiggestellt, ist die Zeltdachkonstruktion für den Ingenieurbau prägend. Das Zeltdach des Olympiastadions zeichnet sich dadurch aus, dass für die damalige Zeit modernste, weitgehend eigens dafür entwickelte Techniken zum Einsatz kamen. Die zahlreichen Entwicklungen waren später noch für die Konstruktion von Dächern und Brücken richtungsweisend. Die aus dem Bau des Zeltdachs gewonnenen Erkenntnisse wurden aufgearbeitet und weiter erforscht. So wurden in Zusammenarbeit mit den beteiligten Büros eigene Sonderforschungsbereiche an der Universität Stuttgart gegründet.

Auch die enge Zusammenarbeit von Architektur und Ingenieurbau gilt heute noch als vorbildlich. Mut und Innovationsgeist der damaligen Projektteams waren Ausgangspunkt für die Gründung namhafter Ingenieurbüros mit weltweiter Strahlkraft. Die Idee der Architekten um Günter Behnisch wurde erst durch die Ingenieurleistung möglich und zu einem heutigen Wahrzeichen Münchens. Die Realisierung des Zeltdachs war mit formgebend für die Architektur des Olympiaparks.

Der 1967 ausgeschriebene Wettbewerb lautete: „Spiele im Grünen, Olympiade der kurzen Wege, Fest der Musen und des Sports, Spiele der Jugend“. Entwurf und Gestaltung der Sportstätten und des Olympiaparks wirken heute noch als die ideale Übersetzung des Wettbewerbsmottos. Als Erdstadion konzeptioniert, mit Verbindung von Topografie und Architektur, und Einbindung in eine Parklandschaft ist der Olympiapark aktuell noch ein Beispiel für nachhaltiges Bauen. Die transparente und wenig monumentale Anmutung sowie der ressourcenschonende Materialeinsatz des Zeltdachs tragen ihr Übriges dazu bei.

Die Idee des Zeltdachs ging auf den durch den Architekten Frei Otto erbauten Deutschen Pavillon für die Expo 1967 in Montreal zurück. Die angedachte Überdachung des Olympiastadions und des gesamten Olympiaparks stieß jedoch in völlig neue Dimensionen vor. Eine 1:1-Umsetzung des Entwurfs war nicht möglich, die Realisierung eines Zeltdachs in dieser Größenordnung technisch, zeitlich und finanziell umstritten. Nur durch die Zusammenarbeit einer Vielzahl von Ingenieuren unter Leitung von Jörg Schlaich mit enger Verzahnung der planenden Berufe konnte es in seiner abschließenden Form realisiert werden. Das Zeltdach als Unikat löste eine Vielzahl an Innovationen für den heutigen Bau von Brücken und Dächern aus. Dazu zählen unter anderem die Weiterentwicklung der Stahlgusstechnologie, dauerschwingfeste Verankerungen und Klemmen für Seile sowie Litzen und die enge Umlenkung verschlossener Seile, die dehnbaren, hochpräzisen, vorgefertigten Seilnetze, der erste große CAD-Einsatz sowie die Erdanker.

Computerbasierte Berechnungen

Das Material, mit dem die Dachhaut erstellt werden sollte, war lange umstritten. Das Entwurfsmodell aus Feinstrumpfhosen brauchte eine realisierbare Lösung. Eine Tuchlösung wurde verworfen. PVC-Folien- und Metallschindeleindeckungen standen ebenfalls zur Diskussion. Letztlich bekam die heutige Acrylglaseindeckung den Zuschlag. Ausschlaggebend war hier die Erfahrung der Olympischen Spiele 1968 in Mexico City: Die Qualität der Fernsehbilder litt unter dem Schattenwurf des Stadiondachs. Man näherte sich damit auch der Entwurfsidee einer lichtdurchlässigen Dachhaut an. Aufwendig wurde die Eignung des Materials getestet. Das Acrylglas durfte im Brandfall weder weiterbrennen noch abtropfen. Ein Brechen unter Schneelast musste verhindert werden. Zudem wurden Montage und Instandhaltung durch die Begehbarkeit des Daches berücksichtigt.

Bereits als der Bau des Zeltdachs begonnen hatte, fand John H. Argyris (Universität Stuttgart) ein mathematisch-elektronisches Berechnungsverfahren, das es ermöglichte, leichte räumliche Tragwerke in den Dimensionen des Daches exakt zu berechnen. So wurden die Bewegungen von Hunderten Seilknoten in Rastermaßen bei Belastung simuliert. Denn drückt die Last auf einen beliebigen Knoten, bewegen sich sämtliche Punkte in drei Dimensionen – Simulationen, die ohne computerbasierte Modelle kaum nachvollziehbar abzubilden gewesen wären. Auch in diesem Bereich wurden neue Maßstäbe für den weiteren Ingenieurbau gesetzt.

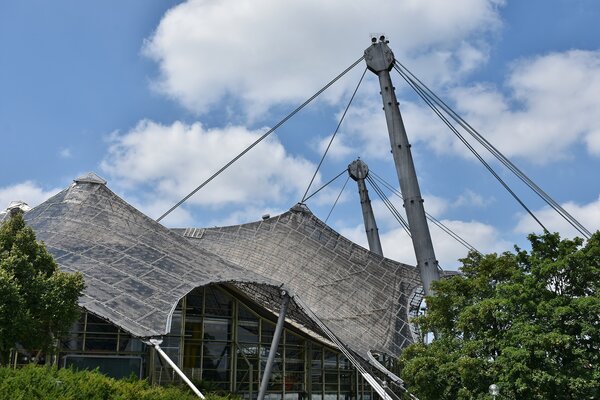

Zum größten Teil überspannt das Dach die Haupttribüne auf der Westseite des Stadions, mit etwa 34 550 Quadratmetern. Jeweils zwei 70 Meter hohe und sechs etwas kleinere Masten wurden errichtet. Deren Abspannungen wurden an den Tiefpunkten hinter der Tribüne verankert. Da Stützen im Tribünenbereich vermieden werden sollten und eine Verankerung auf der Vorderseite der Tribüne im Bereich des Spielfelds ausschied, wurde ein 440 Meter langes Rundseil gespannt. Es verläuft im Bogen von der Nordseite des Stadions über die Haupttribüne bis zur Südseite. Zur Verankerung an den Endpunkten des Rundseils dienen 4000 Tonnen schwere Betonquader, die teilweise bis zu 30 Meter tief im Boden eingelassen sind. Auf dem Rundseil sind zwei der vier Flutlichtbatterien befestigt. Mehr als 12 700 Plexiglasplatten wurden insgesamt für das Zeltdach verwendet. Die Abstände zwischen den Knotenpunkten wurden auf 75 Zentimeter festgelegt.

Am 22. September 2023 wurde das Zeltdach des Olympiastadions in München mit der Auszeichnung „Historisches Wahrzeichen der Ingenieurbaukunst in Deutschland“ geehrt.

Bayerns Bauminister Christian Bernreiter (CSU), der terminbedingt nicht an der Ehrung teilnehmen konnte, hat durch seinen ursprünglichen Beruf eine besondere Verbindung zur Zeltdachkonstruktion: „Als Stahlbau- und Schweißfachingenieur bewundere ich das Zeltdach des Olympiastadions sehr. Zusammen mit dem Olympiapark gibt es der Stadt München ein einzigartiges Gesicht und hat einen großen Wert für die Bürgerinnen und Bürger. Jedes Jahr kommen Touristen aus aller Welt, um diesen charakteristischen Ort mit seiner einzigartigen Wirkung zu besichtigen. Dass die einzigartige Ingenieurbaukunst nun besonders geehrt wird, ist absolut verdient.“

Die Münchner Stadtbaurätin Elisabeth Merk betonte: „Das transparente Zeltdach des Olympiageländes steht für Durchlässigkeit und Leichtigkeit. Es wurde als Symbol der Demokratie geschaffen. Ein Wahrzeichen, dessen geniale Architektur und Ingenieurbaukunst die gebaute Philosophie der Baukultur verkörpert.“

„Ich freue mich, dass mit dieser Auszeichnung die herausragenden Ingenieurleistungen, die dieses einzigartige Zeltdach erst möglich gemacht haben, für jedermann sichtbar gemacht werden“, unterstrich Norbert Gebbeken, Präsident der Bayerischen Ingenieurekammer-Bau.

Heinrich Bökamp, Präsident der Bundesingenieurkammer, sagte: „Wenn der Architekt Günter Behnisch die Überdachung nach Fertigstellung transparent, überraschend, innovativ und ungewöhnlich nennen konnte, so lag dies an der engen Verzahnung von Architektur und Ingenieurbau. Auch hier hat das Bauwerk noch heute Vorbildcharakter. Das Zusammenspiel von Gestaltung und Technik sowie die Zusammenarbeit mit dem Handwerk machen das Zeltdach zum Symbol deutscher Ingenieurbaukunst. Es freut mich sehr, diese Auszeichnung im Namen der Bundesingenieurkammer zu verleihen, denn auch für mich waren die Ingenieurleistungen des Zeltdachs prägend.“

Die Auszeichnungsreihe „Historische Wahrzeichen der Ingenieurbaukunst in Deutschland“ wird unterstützt vom Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen (BMWSB), den Ingenieurkammern der Länder sowie dem gemeinnützigen Förderverein „Historische Wahrzeichen der Ingenieurbaukunst in Deutschland“. Die Auszeichnung erhalten historisch besonders bedeutende Ingenieurbauwerke, die mindestens 50 Jahre alt sind. Das Zeltdach des Münchner Olympiastadions ist das vierte bayerische Bauwerk, das diesen Titel tragen darf. Bundesweit wurden seit 2007 30 Bauwerke ausgezeichnet. (BSZ)
